水泥行业解决方案

浏览次数: 日期:2014-06-12
1.1项目背景:
水泥企业是国民经济生产中的能源消耗大户,水泥行业已被列为国家节约资源的重点领域之一。在国务院提出加快建设节约型社会的政策环境下,提高水泥行业的节约型制造和应用水平,建立节约型水泥工业体系意义重大。在当前国内外能源供需矛盾突出的情况下,水泥行业必须通过各种途径降低能耗,以获得最佳的经济效益和最高的劳动生产率。水泥生产中电动机负载电耗就占成本近30%,而拖动风机用的高压电动机在电机中占有很大的比重,对一条水泥生产线,其中有25%~30%的电能是用于拖动各种类型风机上,因此做好电动机的降耗增效工作就显得极为重要。在水泥工厂的设计中,如风机、水泵、制冷机、选粉机,各种称重设备及板式输料机等都已采用变频调速,已收到良好的经济效益,但是却带来了一系列的电能质量问题。
金坛某水泥厂特邀诺克萨斯电气对其电能质量进行测量,并认可诺克萨斯电气给出的解决方案,采用了诺克萨斯电气提供的有源电力滤波器来对其电能质量进行治理,取得了明显的效果。
金坛某水泥厂的电力设备容量2903kW(风机、水泵、制冷机、选粉机等) ,电光设备100kW(空调、照明等),总用容量3003kVA。主要谐波设备为变频器,由于存在整流部分(二极管整流),变频器将向电网注入谐波电流,给系统带来严重的谐波污染和安全隐患。
1.2 治理方案:
按照评估值进行滤波器的选择,根据计算每台变压器下的谐波含量330A左右,所以选择2台200A有源电力滤波器。
1.3  治理效果

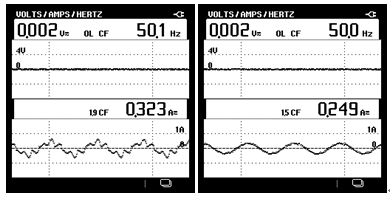

补偿前电流波形                 补偿后电流波形



补偿前电流畸变率22.9%        补偿后电流畸变率3.5%

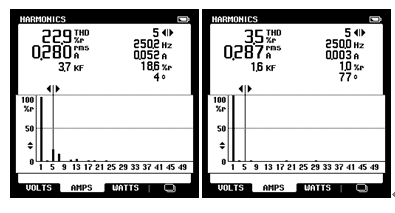

(a)治理前电流频谱          (b)治理后电流频谱
诺克萨斯电气的有源电力滤波器投入运行后,系统的谐波电流由原来的22.9%下降到3.5%,电压畸变率也得到了明显的改善。电能质量得到了明显的提高,保障了设备安全稳定运行。
