１、应用情况介绍
2013年11月9日，我公司研制的NOKAPF型有源电力滤波器，在通辽市供电局投入运行，针对科尔沁区某市场供电变压器的用电负荷进行动态无功补偿、三相负荷平衡和谐波治理。NOKAPF型有源电力滤波器的投运，将功率因数由约0.85提高到约0.98；将零线电流由约117A降低至31A；将电压谐波畸变率由约6.8%降低至约2.5%，将电流谐波畸变率由约7.8%降低至约2.5%。治理后，提高了变压器的供电能力和效率，有效的解决了之前由于负荷三相不平衡出现单相过流而导致的空气开关跳闸保护问题。
２、通辽市某家居市场的用电电能质量问题
通辽市某市场是一个建材、家居装饰材料市场，市场用电量较大，而且由于大量切割机的使用，使得负荷的波动迅速且波动量大，而由于负荷绝大部分为单相负荷，因此供电变压器运行在三相不平衡状态。该市场供电变压器的工作状况如下：
● 输出电流一般在200A~400A之间，但瞬时能达到约500A；
● 三相不平衡严重，零线电流一般在60A～130A之间，瞬时能达到约150A；
● 功率因数偏低，一般在0.8～0.87之间；
● 电压、电流存在一定的畸变
上述问题给供电带来一定问题，最突出的表现是，由于负荷较大而同时又三相不平衡，短时间内会出现单相过流，从而导致空气开关跳闸，影响到用户的用电，也给供电局的工作带来麻烦。
基于上述因数，科尔沁区供电局决定将有源电力滤波器安装在此处进行治理，以检验设备的性能，希望能切实解决问题。
３、测量结果

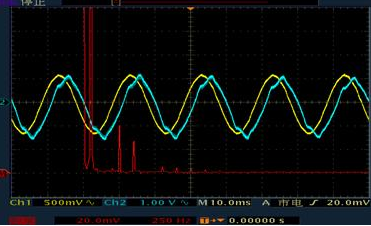

图1 补偿前C相电压（ch1）、电流（ch2）
表1 补偿前C相录波数据分析
图2 补偿后C相电压（ch1）、电流（ch2）
表2 补偿后C相录波数据分析
图3 N相电流补偿前（ch1）、后（ch2）的对比
表3 N相电流补偿前后对比
2013年11月9日，我公司研制的NOKAPF型有源电力滤波器，在通辽市供电局投入运行，针对科尔沁区某市场供电变压器的用电负荷进行动态无功补偿、三相负荷平衡和谐波治理。NOKAPF型有源电力滤波器的投运，将功率因数由约0.85提高到约0.98；将零线电流由约117A降低至31A；将电压谐波畸变率由约6.8%降低至约2.5%，将电流谐波畸变率由约7.8%降低至约2.5%。治理后，提高了变压器的供电能力和效率，有效的解决了之前由于负荷三相不平衡出现单相过流而导致的空气开关跳闸保护问题。
２、通辽市某家居市场的用电电能质量问题
通辽市某市场是一个建材、家居装饰材料市场，市场用电量较大，而且由于大量切割机的使用，使得负荷的波动迅速且波动量大，而由于负荷绝大部分为单相负荷，因此供电变压器运行在三相不平衡状态。该市场供电变压器的工作状况如下：
● 输出电流一般在200A~400A之间，但瞬时能达到约500A；
● 三相不平衡严重，零线电流一般在60A～130A之间，瞬时能达到约150A；
● 功率因数偏低，一般在0.8～0.87之间；
● 电压、电流存在一定的畸变
上述问题给供电带来一定问题，最突出的表现是，由于负荷较大而同时又三相不平衡，短时间内会出现单相过流，从而导致空气开关跳闸，影响到用户的用电，也给供电局的工作带来麻烦。
基于上述因数，科尔沁区供电局决定将有源电力滤波器安装在此处进行治理，以检验设备的性能，希望能切实解决问题。
３、测量结果
图1 补偿前C相电压（ch1）、电流（ch2）
表1 补偿前C相录波数据分析
| 测量 | 第1次测量 | 第2次测量 | 第3次测量 | 第4次测量 | 第5次测量 | 平均值 |
| 功率因数 | 0.81 | 0.86 | 0.82 | 0.87 | 0.88 | 0.85 |
| THDu（％） | 6.55 | 6.33 | 6.10 | 7.51 | 7.77 | 6.85 |
| THDi（％） | 7.24 | 5.57 | 6.23 | 9.49 | 10.30 | 7.77 |
| 电压有效值（V） | 236.71 | 242.88 | 242.97 | 236.88 | 243.84 | 240.66 |
| 电流有效值（A） | 291.97 | 326.34 | 333.08 | 331.25 | 334.87 | 323.50 |
图2 补偿后C相电压（ch1）、电流（ch2）
表2 补偿后C相录波数据分析
| 测量 | 第1次测量 | 第2次测量 | 第3次测量 | 第4次测量 | 第5次测量 | 平均值 |
| 功率因数 | 0.96 | 0.96 | 0.99 | 0.99 | 0.99 | 0.98 |
| THDu（％） | 2.56 | 2.60 | 2.09 | 2.09 | 2.09 | 2.29 |
| THDi（％） | 2.58 | 2.92 | 2.69 | 2.35 | 2.56 | 2.62 |
| 电压有效值（V） | 240.83 | 241.16 | 242.58 | 241.87 | 243.40 | 241.97 |
| 电流有效值（A） | 240.66 | 257.50 | 308.76 | 271.22 | 294.81 | 274.59 |
图3 N相电流补偿前（ch1）、后（ch2）的对比
表3 N相电流补偿前后对比
| 测量 | 第1次测量 | 第2次测量 | 第3次测量 | 平均值 |
| 补偿前电流（A） | 120.63 | 116.93 | 113.54 | 117.03 |
| 补偿后电流（A） | 26.39 | 32.15 | 33.44 | 30.66 |
| 电流减小（A） | 94.24 | 84.79 | 80.11 | 86.38 |
