广源发电厂电网电能治理项目

浏览次数: 日期:2015-01-11

● 项目背景

火力发电项目中,对传统的水循环冷却系统进行技术更新,开始采用国际上较为流行的空冷岛风冷技术。

空冷机组是指汽轮机的排气通过排气装置进入空冷岛。排气由风机冷却凝结成水回到排气装置下的热井里,再由凝结水泵送回汽轮机的回热系统。在空冷系统中冷却风机担当重要角色,冷却风机的使用效率直接反应出冷却效率。冷却风机电机由变频器驱动运转:由于变频器整流部分一般为三相全波不可控整流,直流回路采用大电容作为滤波器。这样,虽然变频器的网侧输入电压波形基本上是正弦波,但输入电流是脉冲式的充电电流,所以变频器工作中会产生大量的谐波电流。

● 项目方案

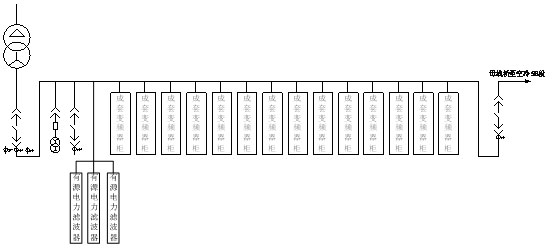

主电路配电及有源电力滤波器安装位置示意图如下:


图示为某发电厂一风冷机组配电系统图,图中冷却风机功率均为160kW,共有14台冷却风机,变压器容量为2500kVA,谐波治理采用集中补偿方式。


● 项目效果

投入有源电力滤波器后,谐波电压、谐波电流治理效果:

补偿前电网波形图

补偿后电网波形图

补偿前5次谐波电流频谱图

补偿后5次谐波电流频谱图

补偿前7次谐波电流频谱图

补偿后7次谐波电流频谱图

补偿前功率因数波形图

补偿后功率因数波形图

由投入滤波器前后电网电流波形可已清楚的看出,电网电流谐波绝大部分被滤除掉,波形已经为正弦波,总电流由2343A降低为2240A,电流有效值降低4.3%;总的电流畸变率由25.2%降为3.3%,补偿率达到89%,功率因数由0.95提高到0.99。对照国标电网谐波电流允许值可以清楚地看出,补偿前各次谐波电流明显超过国标要求数倍,补偿后各次谐波电流均能达到国标要求。对于电厂供电系统,安全运行是第一位的。有源电力滤波器投入后,配电系统谐波得到了很好的抑制,提升供电系统的供电可靠性,消除谐波对电厂空冷系统的供电影响,保障电厂重要设备的安全运行。
