泰兴化肥厂谐波治理项目

浏览次数: 日期:2015-12-08

● 项目背景

泰兴化肥公司的均化车间使用了大量的变频器控制电机和UPS,在客户确定需要进行谐波治理后,于我公司合作。

● 项目方案

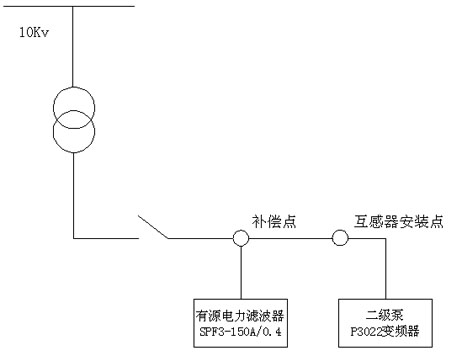

经过对现场测试结果研究后,决定采用一台NOKAPF-150A/0.4有源电力滤波器进行就地补偿。安装示意图如下:



● 项目效果

以下是电流及电压波形、功率因素和总畸变率及各次谐波图:

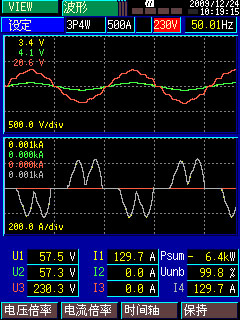

治理前单相功率波形图

治理后单相功率波形图

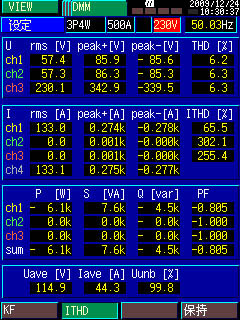

治理前功率因素和总畸变率

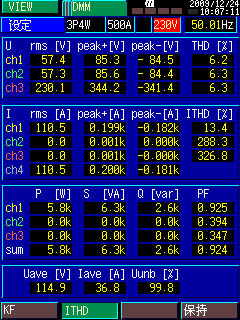

治理后功率因素和总畸变率

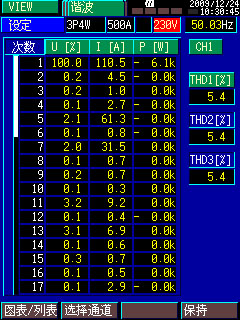

治理前各次谐波图

治理后7次谐波电流波形图

由上图可出,有源电力滤波器投入运行后,电网质量得到明显的改善,谐波电流大幅度降低,电网电流谐波基本上被滤除掉,电流波形已经接近正弦波,电流畸变率由65.5%降低为13.4%,5次谐波由61.3A降到4.9A。
