● 项目背景

矿井提升机是煤矿生产过程中的重要设备，如今变频器在矿井提升机上得到广泛应用，采用变频器后，实现了软启动和平滑调速，提高了输入电源的功率因数，具有很好的节电效果，另一方面，由于变频器为非线性负载，所以在工作过程中产生大量谐波从而对电网造成污染，甚至影响其他设备的正常运行。

● 治理方案

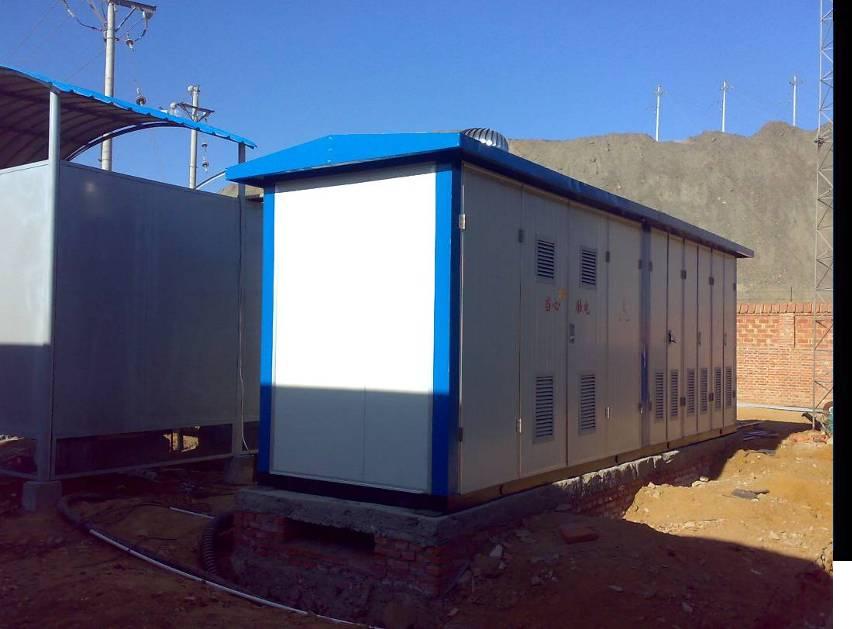

现场应用三台型号为NOKAPF-200A/0.4的有源电力滤波器采用并联方式通过升压变压器将谐波电流注入10KV电网，对电网电流谐波进行治理。

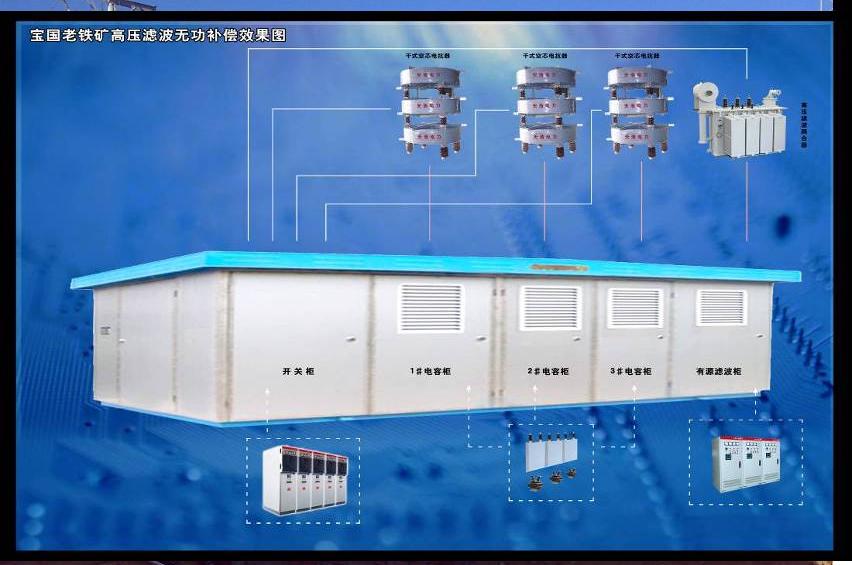

● 滤波器投运后的配电一次系统图

● 治理效果

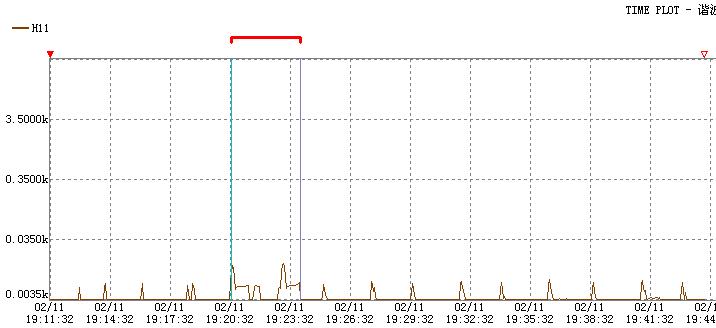

1、11次谐波补偿前后对比
