● 项目背景


常州某五星级宾馆由于客房和会议室的照明需要，安装有大量的节能灯；在楼宇的电梯升降上使用了较多的变频器控制电机转速，由于大多数节能灯和变频器采用了大量非线性元件，所以在工作过程中产生大量谐波。电力谐波除直接威胁阻容就地无功补偿装置的安全外，其对其它电气设备寿命和线损的影响、及对供配电系统安全运行的影响在很多方面是逐步积累的，其作用过程具有渐进性、隐蔽性。因此在平常情况下当发生一些电气故障现象时，往往不容易判断和检查出这些电气故障发生的真正原因，直到严重后果发生。

据客户方反映，低压配电系统中电容柜经常出现烧毁现象，前期与客户沟通得知：宾馆由于使用变频器较多，怀疑电容柜损坏是由谐波造成，遂委托我公司对其低压配电系统电能质量情况进行测量。我们的技术人员于2009年12月31日对宾馆电力变压器低压侧谐波情况进行测量，对现场电能情况做出了详细的分析，并提出了相应的治理方案。

● 项目方案


根据上述情况，我公司对实地测试的数据分析发现，宾馆配电系统中的谐波主要由变频器和照明用节能灯产生，结合现场实际情况采用就地补偿的治理方案对电网中的谐波进行谐波治理。

● 项目效果


投入有源电力滤波器后，谐波电压、谐波电流治理效果：

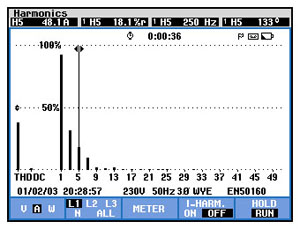

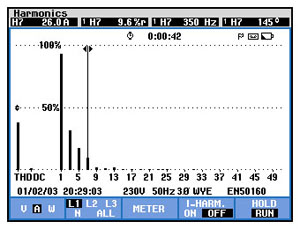

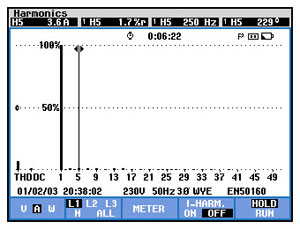

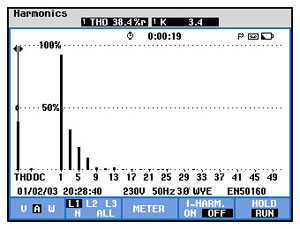

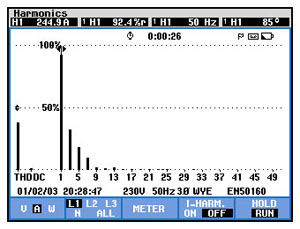

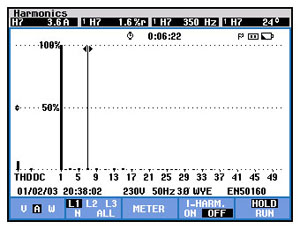

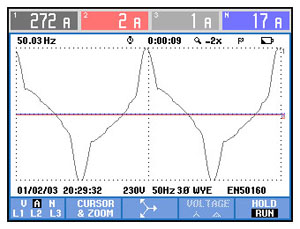

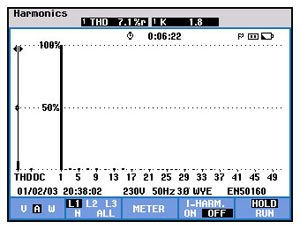

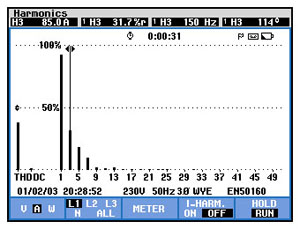

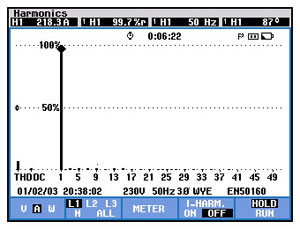

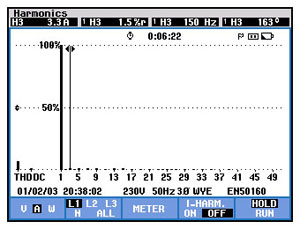

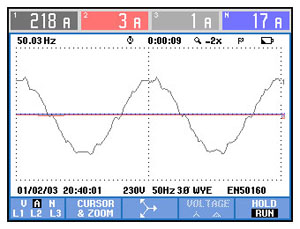

由投入滤波器前后电网电流波形可已清楚的看出，电网电流谐波绝大部分被滤除掉，波形已经接近正弦波。由投入滤波器前后，负载电流与电网电流数值可以看出，畸变率由38.4%降低为7.1%；3次谐波电流由85A降低为3.3A；5次谐波电流由48.1A降低为3.6A；7次谐波电流由26.0A降低为3.6A可见，滤波器投入后起到了很好的消除谐波的效果，保证了宾馆电网的电能质量，无功补偿柜能够可靠的运行，提高了电网安全的可靠性。
