● 项目背景


鲁南医药主要谐波源生产车间有发酵车间，该车间有4台变压器（2000kVA，10/0.4kV），每两台并联为一组，共分两组，这两组之间互不干涉，独立运行。其中一组（东）下面带6台变频器（所带的电机容量均为280kW），另外一组（西）7台变频器（所带的电机容量均为200kW），每组0.4kV的母线上均有两套600kvar的电容补偿设备；提取精练车间有两台变压器（1250kVA，10/0.4kV），运行方式为独立运行，大动力车间也是两台变压器（1250kVA，10/0.4kV），也为独立运行方式，其它负载为笼型电机和变频器。变频器在工作过程中会产生较大的非正弦畸变电流，对电网造成严重干扰。

● 项目方案


根据现场情况，为了净化电网，提高系统功率因数，消除谐波危害，我们采取无源加有源并入式混合型治理方案，所需设备总计：
发酵车间东侧（1*2000KW）：有源电力滤波器NOKAPF-150A/0.4 2台；5次调谐式无源滤波器NOKSVG-600/0.4 1套。
发酵车间西侧（2*2000KW）：有源电力滤波器NOKAPF-150A/0.4 2台；5次调谐式无源滤波器NOKSVG-600/0.4 2套。
提取车间（1*1250KW）：有源电力滤波器NOKAPF-75A/0.4 1台；5次调谐式无源滤波器NOKSVG-400/0.4 1套。

青霉素车间（2*1600KW）：有源电力滤波器SPA3-150A/0.4 2台；5次调谐式无源滤波器NOKAPF-600/0.4 2套。

● 项目效果

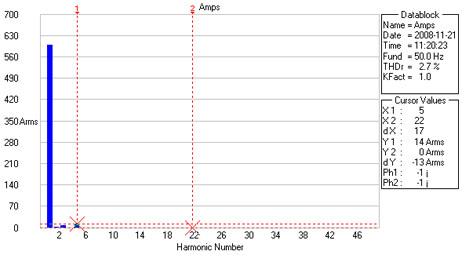

以下是治理前后谐波电流频谱对比图：

通过对调试后APF和SVG实际滤波效果的测试，可以确信，APF和SVG滤波效率大于80%，有源电力滤波器和无源电力滤波器的工作状态符合或优于标称性能指标。
