1 谐波的危害
随着电力电子技术的快速发展、非线性负荷的增加,配电网络中的电压、电流畸变率越来越严重,通常情况下可在用户侧对大功率设备进行谐波治理。 实际情况是很多用电量小的精密设备,如:医院的精密仪器、实验室的测量仪器、化验室的仪器、控制系统,电脑、PLC、DCS、传感器等,他们对电能质量要求极高,尤其是对于配电网络中,频率在2kHz以上的“高次谐波”非常敏感。这种情况下在这些设备的输入侧安装NOKXB谐波保护器,可以有效地保护控制系统的电子设备,使其免受高次谐波的危害。
1.1 高次谐波的危害:
1.1.1 引起串联及并联谐振,放大谐波,造成危险的过压或过电流;
1.1.2 产生谐波损耗,使用电设备效率降低;
1.1.3 加速电气设备绝缘老化,使其容易击穿,从而缩短使用寿命;
1.1.4 干扰通讯系统,降低信号的传输质量,破坏信号的正确传递;
1.1.5 计算机电子设备、PLC等芯片死机,寿命大幅缩水;
1.1.6 引起保护装置误动作或拒动作;

1.2 谐波治理的必要性:
1.2.1 减少导体的集肤效应,避免导体的温度升高;
1.2.2 降低变压器的铜损、铁损,减少了不必要的能耗;
1.2.3 提高通讯设备工作环境,防止数据网络阻塞,使通信线路传输错误大大降低,避免网络瘫痪;
1.2.4 确保功率因数补偿设备的使用寿命;
1.2.5 防止保护装置的误动作;
2 谐波治理的必要性:
2.1 减少了导体的集肤效应,避免导体的温度升高;
2.2 降低变压器的铜损、铁损,减少了不必要的能耗;
2.3 提高通讯设备工作环境,防止数据网络阻塞,使通信线路比特错误率大大降低,避免网络瘫痪;
2.4 确保功率因数补偿设备的使用寿命;
2.5 防止保护装置的误动作,保证精密加工设备的加工精度;
3 谐波保护器的性能
NOKXB系列谐波保护器可以有效地消除电网中的高频脉冲尖峰,高频(2kHz以上频率)谐波对于用电设备的干扰,滤除高频噪声,净化电源电压波形。本谐波保护器能吸收功率较高的数千瓦的浪涌信号。谐波保护器的应用十分广泛,如电子仪器、仪表、精密仪器、计算机系统、PLC、DCS通讯设备、音视频输入、交直流电源、点击、继电器噪声的抑制等各个领域。可以减少控制设备的死机,提高设备寿命,并且减少谐波对设备的危害。

4 技术优势
4.1 应用频段宽:能够吸收2kHz~10MHz的各种高次谐波和高次噪声等干扰;
4.2 体积小,易安装:结构设计合理,支持壁挂式和导轨安装,接线简单。安装方便;
4.3 可靠性高:具备效率高,响应速度快,无噪声特点,可极为有效地将谐波控制在发生源;
4.4 适用性广:适合各种精密感性负载;

1 技术规格
5.1 基本参数:
5.1.1接线方式:三相五线制
5.1.2功率接线端: A、B、C、N、PE(三相五线制)
5.1.3外接开关: 16/4P(四相)
5.1.4安装方式:壁挂,35mm导轨安装
5.1.5安装尺寸(mm): 174mm(W)×57mm(H)×140mm(D)(三相)
5.1.6电压等级:380V(三相)

5.2 功能:
吸收2k-10MHz频率各种能量谐波干扰,自动消除用电设备产生的随机高次谐波和高频噪声等干扰

5.3 性能指标:
5.3.1额定电压:AC 380±30%V(三相);
5.3.2额定频率:50/60±15%Hz;
5.3.3最大脉冲电流:12000A;
5.3.4钳位电压:对2500V(1.2us/50us)的浪涌电压,可以限制在1000V以上
5.3.5抗浪涌电流:对2500V(1.2us/50us)的浪涌电压,浪涌电流不超过1000A(80us/20us);
5.3.6电路连接方式:星型(三相);
5.3.7绝缘电阻:100M;

5.4滤波性能:
5.4.1保护频率:2k~10MHz;
5.4.2泄露电流:1mA;

5.5 外部环境:
5.5.1温度范围     -30℃~+70℃;
5.5.2存储温度:-50℃~+90℃;
5.5.3相对湿度:95%;
5.5.4大气压力:52-108kPa;
5.5.5工作环境:无腐蚀爆炸及导电尘埃,无严重霉菌存在,无剧烈震动,无冲击源;

5.6 安装:
5.6.1安装方式:35mm标准导轨或螺孔安装

5.7电磁容兼:
5.7.1震荡波抗扰度:IE60255-22-1 Ⅲ级
5.7.2静电放电抗扰度       IE60255-22-2 Ⅲ级
5.7.3电快速瞬间脉冲群抗扰度     IE60255-22-4 Ⅲ级

5.8 电源:
5.8.1功耗:<1W
5.8.2发热:温升<5℃
2 安装接线
6.1 安装:

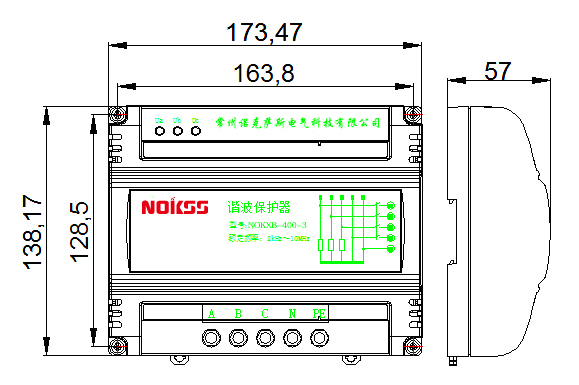

6.11安装及外形尺寸

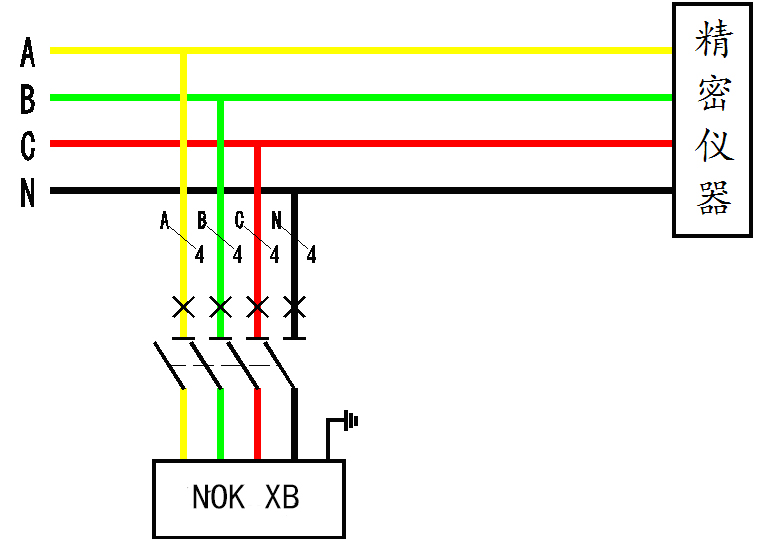

6.2 接线:
6.21进线四根4mm2导线,PE:4mm2;
6.22相序正确、16A/4P空开;
6.23 A.B.C.N.PE对应谐波保护器上的A.B.C.N.PE;
6.24接线端子:A、B、C、N、PE(三相五线制);
