  • 产品名称: NOKKF-D、F型无功补偿控制器
  • 浏览次数:

产品概述

NOKKF-D、F系列智能无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备,适用于交流0.4KV/220V、50Hz低压配电系统的监测及无功补偿控制。该型号无功补偿控制器以高速数字信号处理器为核心,采用交流取样,人机界面为128X64点阵大屏幕液晶显示器,其具有配电监测、无功补偿、谐波分析,自适应频率算法,输入信号在45Hz~55Hz之间变化。
该产品符合JB/T 9663-1999 低压无功功率自动补偿控制器。

使用条件
1、环境温度
周围空气温度不得超过+40℃,而且在24 h周期内其平均温度不得超过+35℃。
周围空气温度的下限为-25℃。
2、相对湿度
空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%。在较低温度时允许有较大的相对湿度。例如+20℃时相对湿度为90%。但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。
3、污染等级
能在GB 7251.1-2005中规定的污染等级Ⅲ环境中使用。
4、海拔高度
安装场地的海拔高度不得超过2000m。
5、电源电压
使用地点的电源电压波动不应超过±10%。
6、振动
安装地点的振动条件:振动频率范围为10~150 Hz,最大振动加速度不大于5 m/s2。

功能介绍
1、实时监测:
电压、电流、功率因数
所配电容器组投切状态
有功功率、无功功率
电压总谐波畸变率、电流总谐波畸变率,系统频率,
32次电压奇次谐波含有率
32次电流奇次谐波含有率
中英文界面显示切换
2、无功补偿:
取样物理量为无功功率,无投切振荡。
Δ型补偿方式、Y型补偿方式、Δ+Y型混合补偿方式

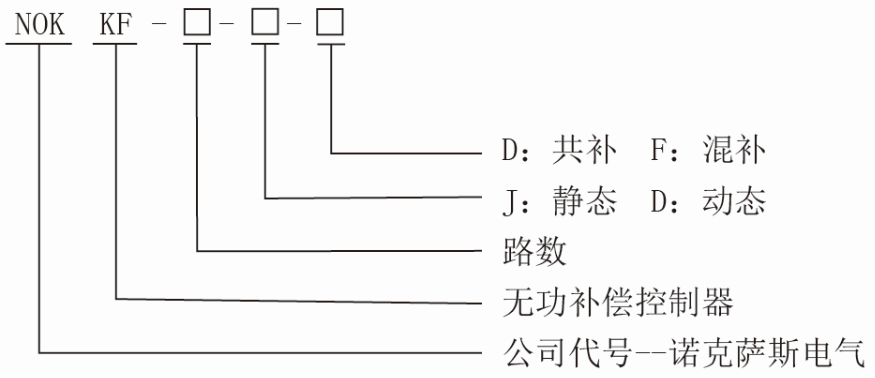

型号号及含义





技术参数

测量精度

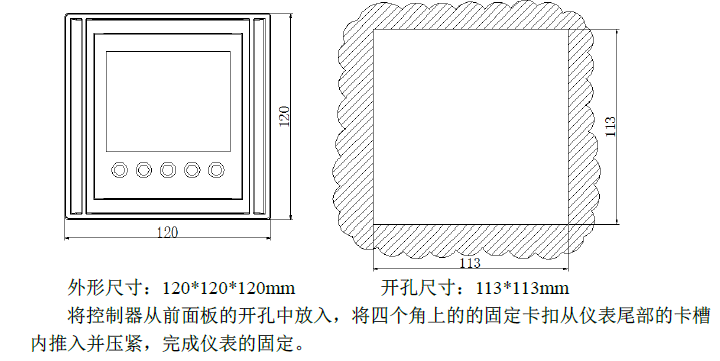

外形尺寸与安装尺寸

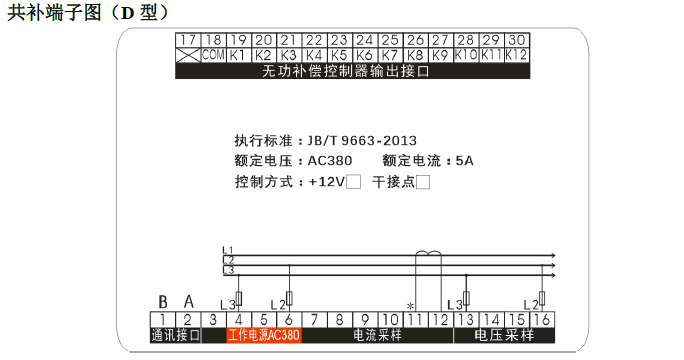

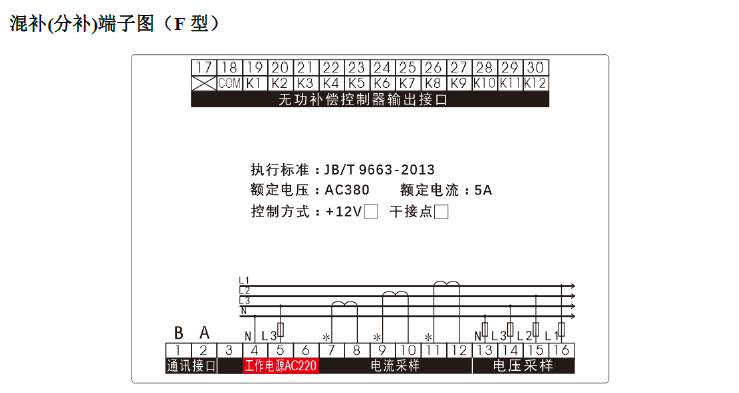

接线图
