• 产品名称: NOKSPC三相不平衡自动调节装置
  • 浏览次数:

产品简介

在中、低压配电网系统中,存在着大量的单相、不对称、非线性、冲击性负荷,三相负荷系统是随机变化的,这些负荷会使配电系统产生三相不平衡,三相负载不平衡会导致供电系统三相电压、电流的不平衡,引起电网负序电压和负序电流,影响供电质量,进而增加线路损耗,降低供电可靠性。



NOK三相不平衡自动调节装置,完美解决电网三相不平衡问题,提高用电质量,该装置由三相不平衡无功补偿专用控制器、不平衡治理模块、保护装置、避雷器部件及柜体组成。

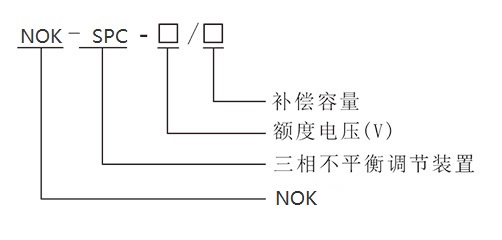

产品型号:


产品特点:

1)产品以三相不平衡电流和无功电流为判据,采用目标优化算法,将三相不平衡补偿与无功补偿相结合,进行了无功补偿,又能解决了三相不平衡的问题。
2)根据电网电压及负载变化情况,通过相间任意搭接电容器自动调节无功输出,自动调整三相有功电流的平衡,使三相不平衡度控制在15%以内。
3)采用过零开关投切电容器,投切无涌流,工作时无损耗。

装置功能:

1)三相不平衡调整及无功补偿控制功能:可选配三相不平衡无功补偿策略、普通无功补偿策略。
三相不平衡无功补偿策略:自动补偿配电变压器无功电流、自动调整三相间有功负荷均衡分配,以提高配电变压器负荷利用率,节能降损,降低零线电流,改善电网电压质量。
普通无功补偿策略:实分补按需投切或等值循环投切。
2)电气参数测量功能:测量三相电压、电流、有功功率、无功功率、功率因数、零序电流、谐波等。
3)电能计量功能:正反向有功电能(1.0级)、正反向无功电能(2.0级)。
4)负荷记录功能:分时段存储、记录三相电压、电流、有功功率、无功功率、功率因数、零序电流、正向有功电能、正向无功电能、反向无功电能等。
5)数据统计分析功能:每相电压、电流的最大值、最小值及其发生时刻,负荷利用率、电压合格率、供电可靠率、负载不平衡率及电容器投切记录等。
6)保护功能:过压、欠压保护、瞬态过电压保护、断相保护、谐波保护功能、短路保护、电容器的过温保护、过电压及断相速断等(各保护限值可设定)。
7)通信功能:具有RS232/RS485接口,或无线(GPRS/CDMA/GSM)方式抄收数据。

运行原理:

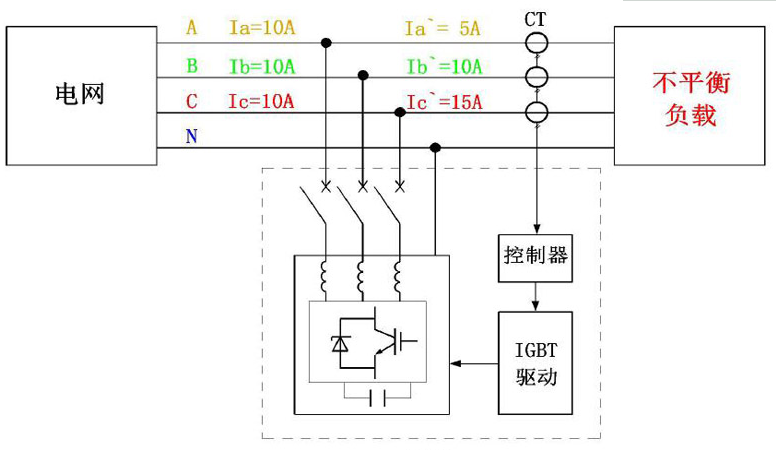

三相不平衡电流补偿原理

SPC通过电流互感器实时监测负载侧电流,通过内部DSP处理分析,计算达到平衡状态各相需要的补偿电流,然后驱动IGBT输出,实现三相电流平衡。


三相电压支撑原理

SPC采样补偿点电压,通过内部DSP处理分析,当电压超过调压上限(Umax)时,SPC输出感性电流,降低电压;当电压低于调压下限(Umin)时,SPC输出容性电流,提升电压,确保各相电压稳定在正常范围内。

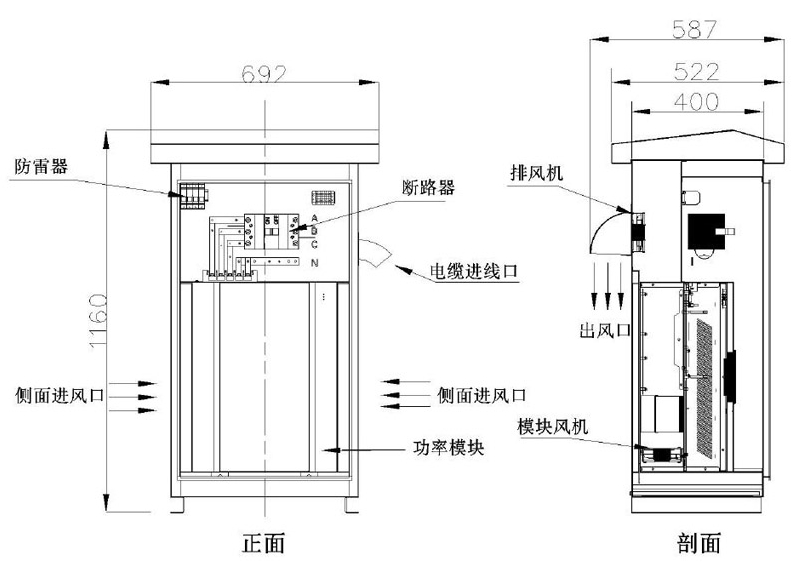

外观结构:

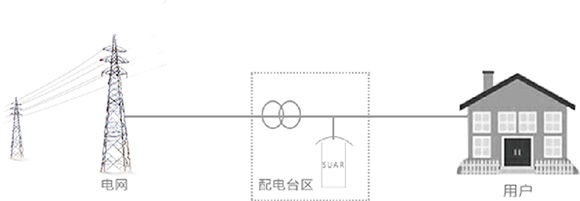

电气系统示意图:

spc2



技术参数:

接线方式

三相三线/三相四线

工作电压(V)

400V(-20%~+15%)

工作频率(Hz)

50Hz/60Hz

功能

无功补偿、谐波治理

谐波范围

3-13次

瞬时响应时间

<100s

全响应时间

≤3ms

功率因数校正

额度容量内,校正后≥0.99,具有无功电流输出设定功能

不平衡补偿

不平衡度<3%

保护功能

过压、欠压、过温等

环境温度

-25℃~+40℃

储存环境

-40℃~+65℃

相对湿度

最大95%,无凝露

海拔高度

2000米以下

安装环境

户外安装

冷却方式

智能风冷



产品柜内配置清单:



柜内配置清单

序号

主要元器件

备注

1

NOKSPC模块

35kvar、70kvar、100kvar模块

2

断路器

参照NOKSPC模块容量选配

3

浪涌保护器

参照NOKSPC模块容量选配

4

柜内强制风冷系统

/

5

柜体

W800*D350*H1000 W800*D350*H1000W800*D600*H1000

6

辅材及其他





 产品选型速查表:



变压器容量(KVA)

二次侧电压等级(KV)

二次侧额定电流(A)

需补偿不平衡电流

SPC配置容量(kvar)

80

0.4

115

23

30

100

0.4

144

29

30

125

0.4

180

35

30

160

0.4

230

46

30

200

0.4

288

57

30

250

0.4

360

72

70

315

0.4

454

91

70

400

0.4

577

116

70

500

0.4

721

144

100

630

0.4

909

180

100
