  • 产品名称: NOKT1系列动态补偿投切开关(开放式)
  • 浏览次数:

主要用途与适用范围

NOKT1系列电容补偿投切开关是一种新型开放式用于低压动态无功功率补偿装置中对低压并联电容器进行快速过零投切的电子型功率器件,是目前用于电容器投切的理想器件。
本产品可安装在低压无功补偿电容柜内或其它适当位置。

工作条件
1、环境温度:-25℃~+55℃。
2、海拔高度:安装地点的海拔不超过2000m。
3、相对湿度:安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可允许有较高相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%。由于温度变化在产品上发生的凝露的情况,必须采取措施。
4、污染等级:Ⅰ级。
5、周围环境要求:
不允许有较强的振动与冲击;不允许有腐蚀金属和破坏绝缘的气体及导电介质存在;无含有爆炸危险的介质; 无导电尘埃,无雨雪侵袭及严重的霉菌存在。
6、运输、存储环境条件:
环境温度:-40℃~+70℃。
7、安装条件:安装面与垂直面的倾斜度不大于±5°。
注意:在电能质量通常不达标的场合,MODT1型开关应与适当电抗率的电抗器配合使用。

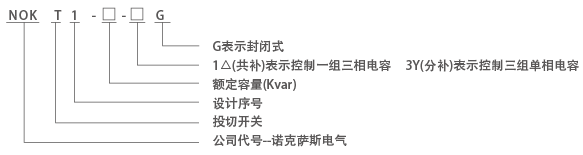

型号及含义


原 理
NOKT1系列电容补偿投切开关是由大功率可控硅模块、专用过零触发模块、无感阻容吸收保护电路和高效散热器组成,通过内部专用过零触发模块实现电压过零时导通,电流过零切除,是一种智能化环保型低压电容投切的理想器件。

特  点
1、过零投切:电压过零时导通,电流过零切除,电容投入时,无涌流,切除时无过电压,对电容器和电网无冲击。
2、工作时无噪音,响应速度快,允许频繁动作。
3、故障率低,安装、接线、维护简单方便。
4、开关电路与控制信号采用光电隔离,避免了互相干扰。

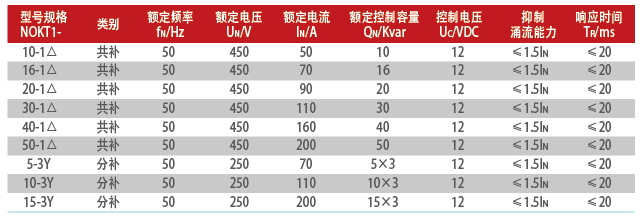

技术参数

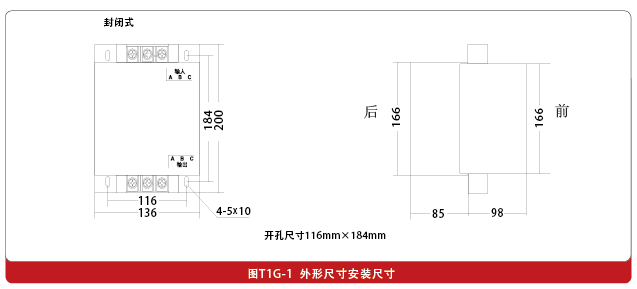

安装尺寸



使用指南
1、共补开关控制的电容器,采用三相"△"形接法的电容器,控制信号为一个,同时导通 A、B、C三相;分补开关控制的电容器,采用"Y"形接法的电容器,控制信号为三个, 分别导通A、B、C三相。
2、开关的接线端子,主端子最大可连接25mm2 的绝缘导线,要求导线的连接必须使用接线端头。
3、开关主电路板连接导线截面均按额定相电流的1.5倍进行选择。

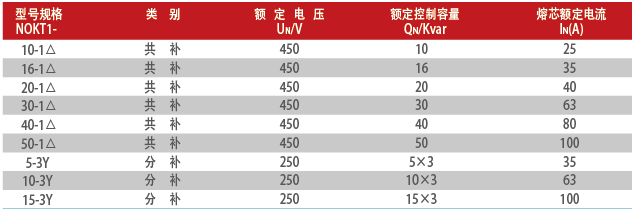

4、保护器件建议选用NGT快速熔断器;熔断器熔芯的额定电流按下表进行选择。

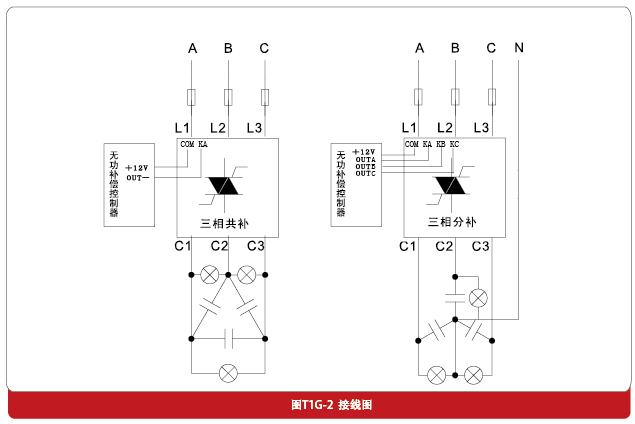

接线图

注意:
1. 建议电容器回路加装放电指示灯,以满足快速投切的需要;
2. 指示灯线不得接于开关端子,请接在电容器端子上。
