概 述
随着国家工业化水平的提高，各行各业对电网的质量要求越来越高。同时工业自动化大量使用整流器、变频器、中频炉和自动焊接等设备产生大量谐波，使得系统中的电压、电流的波形畸变，造成电网质量恶化，谐波的危害已成为电网的最主要公害。为了滤除供电系统上的谐波，使用谐波滤波无功功率补偿装置是最佳的方法之一。 本公司应用先进的电力电子技术和智能控制技术，采用科学、经济等有效的技术手段不但解决了在谐波工况下并联电容器补偿的投切问题，而且还可根据用户实际情况和要求来抑制或治理谐波，清洁供电网络和提高功率因数。因此该产品为低压谐波治理领域科技含量最高、技术最先进可靠的新产品。
工作原理
本装置重要组成部分为：监控单元、开关模块、滤波电容器、滤波电抗器、断路器、控制系统和保护系统、机柜等。 装置中的电容器容量是依据：基波频率时，系统所需补偿的无功功率而确定；而LC回路中的电感值的选择依据是：在该次谐波频率时能与电容器产生串联谐振，使装置在该次谐波频率形成非常低的阻抗（趋近于零），让大部份的该谐波电流流入本装置，而不流向供电系统，改善供电系统的谐波电压畸变率，同时在成套装置中加装并联电容器进行快速动态无功补偿，可满足快速变化负载的需要。 本滤波补偿装置采用单调谐LC无源滤波补偿技术，针对用户现场谐波状况进行设计。典型的滤波补偿装置滤除的谐波一般分为：3次（150Hz）、5次（250Hz）、7次(350Hz)、11次(550Hz)、13次(650Hz)等等。 该装置与负载的连接方式为并联。

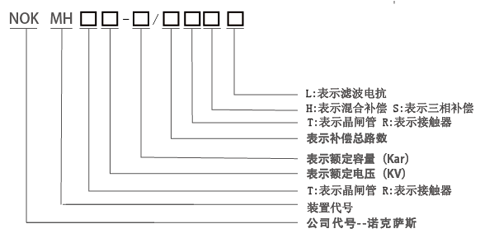

产品型号
产品特性
1. 零电流投切：采用大功率晶闸管电流过零点投切技术，实现零电流投入、零电流切除，无涌流、无冲击。
2. 快速动态响应：快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤20ms。
3. 智能化管理：以负载的实时无功功率为投切物理量，应用瞬时无功控制理论，在10ms内完成数据采集、计算及控制输出。在实现瞬时投切控制、配电参数、电能质量等数据，可实现在线监控和远方遥测、遥信、遥调。
4. 装置具有多种保护功能，过压欠压保护、断电保护、短路和过流保护、温度控制保护、断电保护等。
5. 装置显示内容：电压、电流、无功功率、有功功率、功率因数等11种电参数。
6. 单调谐补偿回路电容器采用抗谐波电容Y接法。
技术参数
环境条件: 环境温度:-25~55℃;相对湿度：20%~90%；海拔高度：≤2000m;无易燃易爆的介质存在，无导电尘埃及及腐蚀性气体存在。
电源条件：工作电压：共补380VAC分补220VAC;电压偏差：±20%；电压谐波：电压总畸变率不大于5%；额定频率：50Hz±5%功率消耗：<10W。
测量精度：电压≤0.5%;电流：≤1%；功率因数：≤±1.5；温度：≤±1℃。
可靠性参数：涌流倍数：并联电容器≤2.3In,单只电容器≤1.8In;控制准确度：100%；电容器容量衰减:≤1%/年；年故障率：≤0.1%
无功率补偿参数：单台电容器投入间隔：10~180S;不同电容器投入间隔：5~60S;电容器额定电压:250/450V;放电时间:≤3min。
机械参数: 具体尺寸，根据需要容量的大小和现场安装的条件进行定制。
